拉伸件的模具选用方法

返回列表 来源: 发布日期: 2021.01.17

拉伸件是金属冲压件的一种,被广泛应用到汽车,电子,电气设备等精密加工行业。屹纬精密深耕精密拉伸行业10多年,可定制加工各种复杂精密拉伸件。下面,屹纬精密小编来介绍下拉伸件模具的选用方法。

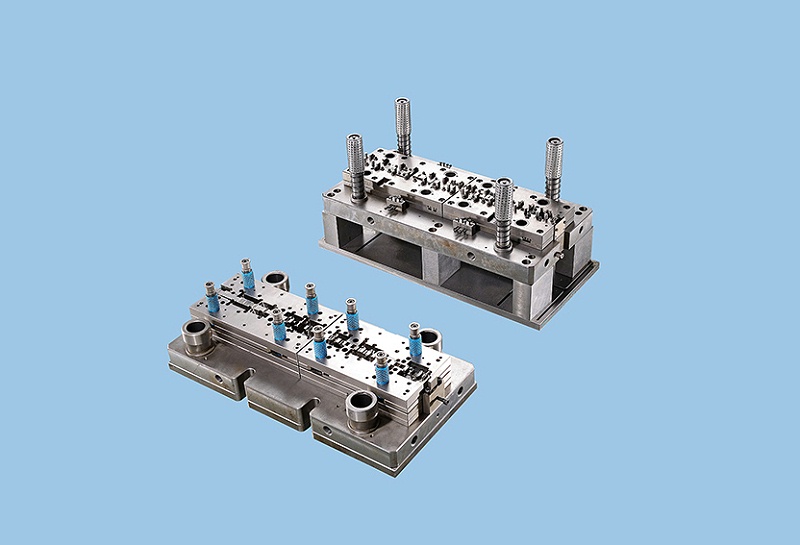

拉伸件的模具选用方法


(1)拉伸件的制作尽量选用规范模架,而规范模架的型式和规范就决议了上、下模座的型式和规范。若是需求自行规划模座,则圆形模座的直径应比凹模板直径大30~70mm,矩形模座的长度应比凹模板长度大 40~70mm,其宽度能够略大或等于凹模板的宽度。模座的厚度可参照规范模座断定,通常为凹模板厚度的1.0~1.5倍,以确保有满足的强度和刚度。关于大型非规范模座,还有必要依据实际需求,按铸件技术性需求和铸件布局规划规范进行规划。

(2)所选用或规划的模座有必要与所选压力机的作业台和滑块的有关尺度相适应,并进行必要的校核。比方,下模座的小概括尺度,应比压力机作业台上漏料孔的尺度每边至少要大40~50mm。

(3)模座资料通常选用HT200、HT250,也可选用 Q235、Q255布局钢,关于大型精细模具的模座选用铸钢ZG35、ZG45 。

(4)模座的上、下外表的平行度应到达需求,平行度公役通常为4级。

(5)上、下模座的导套、导柱装置孔中间距有必要共同,精度通常需求在±0.02mm以下;模座的导柱、导套装置孔的轴线应与模座的上、下平面笔直,装置滑动式导柱和导套时,笔直度公役通常为4 级。

(6)模座的上、下外表粗糙度为Ra1.6 ~0.8μm,在确保平行度的前提下,可下降为 Ra3.2~1.6μm。
